无线数据传输系统

    ZTA-04无线数据传输系统包括高速数据传输系统（码速率4800bit/s 9600bit/s）低速数据传输系统（码速率1200bit/s 2400bit/s）组成。

   该系统采用先进的频率合成技术，CPU锁相环技术，配合调制解调器，可提供数据信号的透明传输，能适应各种点对点、点对多点的无线数据通信方式，具有安装方便、性价比高、稳定可靠等特点，广泛用于各种数据的远程采集、控制系统之中。

    该系统可配接各式矩阵、硬盘录像机、对远端云台、摄像机的状态进行无线控制，是监控系统中不可缺少的主要设备。控制距离可达10KM-15KM。如加数据传输中继可达数十公里。

    公司具有配接矩阵、硬盘录像机及主控、副控键盘的实际经验，协助用户解决配接中的疑难问题。

系统特点

• 传输速率1200bps、2400 bps、4800 bps、9600 bps

• 数据的透明传输

• 频段范围150MHz、230MHz、350MHz、450MHz

• 在每个频段范围内可设置256个频点，每个频点间隔25 KHz(标准)

• 数字、模拟信号皆可发送，切换迅速

• 双锁相环、VCO结构、高稳定性

• 内部采用进口功放器件，发射效率高

• 采用标准TTL、RS232、RS485电平可供使用选择，用户须说明使用接口

• 可手动设置频率

• 自带TNC天线接口，可直接连接天线

  系统规格：
     系统可分为三大类：单纯接收型、单纯发射型和收发一体型。其中收发一体为既可同频率又可异频的半双工通讯传输方式。
      技术指标：
  A、 综合指标


• 工作频段： 150MHz、230 MHz、350MHz、450 MHz

• 频率稳定度：±2.5ppm

• 信道间隔： 25KHz

• 天线阻抗： 50Ω

• 环境温度： -30℃~+60℃

• 频率设置：在基频由软件设置好后现场可拨码设置，多达256个频点

• 数据传输速率： 1200bps/2400bps/4800bps/9600 bps

  B、 接收指标


• 可用灵敏度： ≤-120dBm(12dB SINAD)

• 邻道选择性: ≥65dB

• 直流12V电源

• 静候电流 ≤50mA

  C、 发射指标


• 调制方式： FSK/MSK

• 发射功率： 5W

• 直流12V 电源

• 邻道功率比： ≥ 65dB

• 发射时工作电流 ≤ 1.6A（发射功率为5W）

       该系统由数据收发信机、收发天线组成，体积小，尺寸紧凑，特别适合现场安装。 收发信机均有收发状态显示，以便现场监测收发状态。当现场遇到干扰，不能正常收发信号时，可现场拨码设置频点，不必送回供应商处用软件解决，极大的方便了用户现场开通。

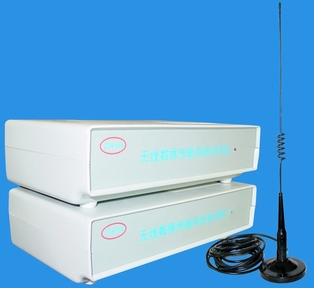

  系统外形图
